提起总等电位联结、局部等电位联结和辅助等电位联结，想必大部分电气设计人员都不陌生了。但是仍然有不少电气设计人员对总等电位联结、局部等电位联结和辅助等电位联结的理解还是不够清楚的。建筑中的等电位联结，是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体用导体连接起来，以减少电位差。等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。简单地说就是有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。那么问题来了，总等电位联结、局部等电位联结和辅助等电位联结的区别呢？下面本文简明扼要地给大家讲一讲，希望能给广大电气设计人员对等电位联结有更深一层认识。

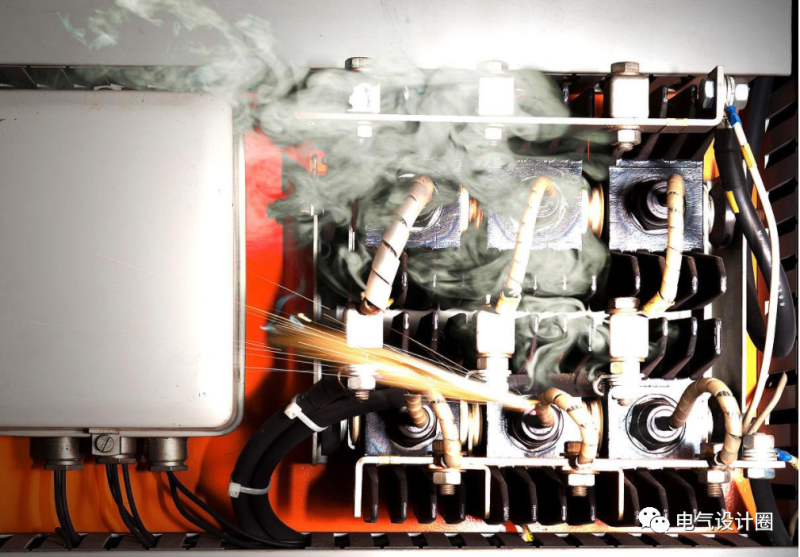

什么是间接接触电击？
▼
总等电位、局部等电位和辅助等电位联结的区别
▼
等电位联结中分为总等电位联结、局部等电位联结和辅助等电位联结。它们之间的区别根据GB50054-2011《低压配电设计规范》的定义如下:

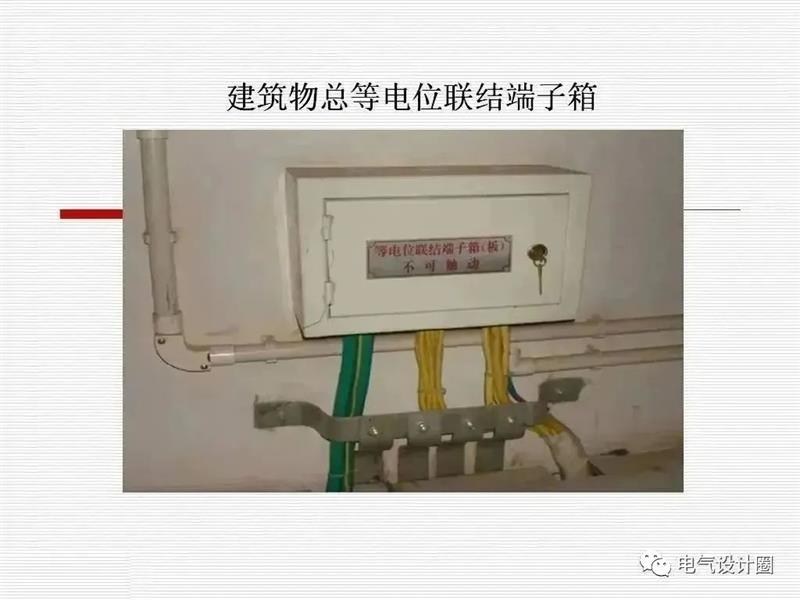

(1)总等电位联结
在保护等电位联结中，将总保护导体、总接地导体或总接线端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起。

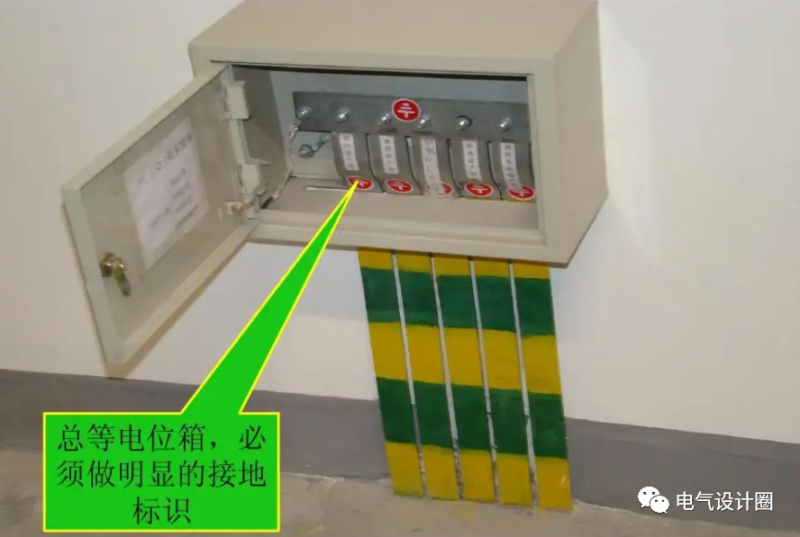

简单地说，总等电位联结设置是在楼栋的总进线处，包括楼栋的总进线电缆的PEN和PE线、进出楼栋的金属管道等，通常是设置在楼栋的总配电间、变电所和其他有金属管道进出的场所。
(2)局部等电位联结
在一局部范围内将各导电部分连通，而实施的保护等电位联结。

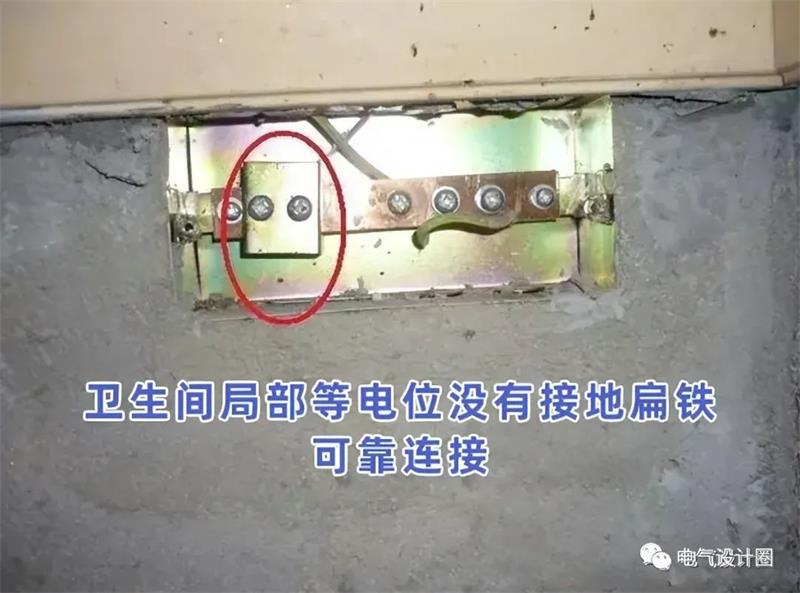

局部等电位可以理解为是在局部范围内的"总等电位联结“，其目的是在局部范围内形成一个等电位环境，以保障人体处在这个环境内不会因接触金属部件而遭受电击，通常是设置在卫生间、配电间、控制室等场所。
(3）辅助等电位联结

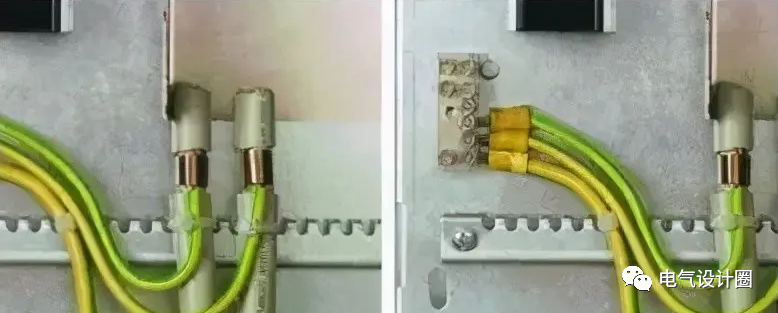

在导电部分间用导线直接连通，使其电位相等或接近，而实施的保护等电位联结。
局部等电位和辅助等电位联结的理解
▼
总等电位比较容易理解，而局部等电位和辅助等电位联结我们可以这样理解，在局部范围内设置了等电位端子箱并进行了等电位联结，那应该算是局部等电位联结;
如果没有设置等电位端子箱，仅仅是个别金属外壳或可导电部件之间相互连通，那应该算是辅助等电位联结。
总而言之，设置等电位联结可以有效地防护间接接触电击，应严格按规范要求来设计，以保障建筑物的用电安全。
